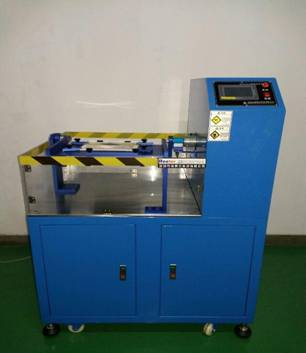

一．電腦轉軸旋轉壽命試驗機概述

扭轉試驗機檢測抗扭曲性能的設備。結構設計合理、獨特，對不同型號轉軸有充分的適用性。

設備運行穩定，低噪音，免維護。

二． 電腦轉軸旋轉壽命試驗機測試目的

1． 翻蓋殼體結構的耐用程度。

2． 翻蓋FPC的疲勞性。

3． 翻蓋轉軸耐磨性能。

三．電腦轉軸旋轉壽命試驗機測試過程描述

模擬用戶使用過程中， 轉軸受扭曲的動作進行試驗。  長度方向一端被固定在扭曲夾具（旋轉氣缸一側）內，另一端浮動放置（雙邊間隙約1mm）在固定夾具內→擺動氣缸帶動扭曲夾具順逆旋轉。模擬用戶使用過程中開合翻蓋的操作進行試驗。

下半部分被固定在夾具上（翻蓋部分未被

固定）→打開擺臂撥動翻蓋打開到一定角度停止，

翻蓋在彈簧的作用下自動打開→傳感器檢測→閉

合擺臂撥動翻蓋閉合到一定角度停止，翻蓋在彈簧的作用下自動閉合。

四．電腦轉軸旋轉壽命試驗機功能實現

1. 旋轉步進電機配合扭轉傳感器實現動作；PLC控制， 觸摸屏界面控制，手動,自動切換。

2.上限下限力度超出范圍報警停止運行

3．設定采集時間，可以分別采集當前角度和力度

4.測試數據坐標圖可顯示及打印

5.采集的角度和力度可通過Excel文檔導出分析

五．電腦轉軸旋轉壽命試驗機主要技術參數

1． 工位數量：1個/臺

2． 操作方式： 電腦軟件及觸摸屏

3． 動作執行元件：松下伺服電機控制

4． 扭矩：20N.m(可調）

5． 旋轉角度： 250°

6． 扭曲頻率（節拍）：1～30次/分鐘（可調）

7． 計數器：6位（內置）

8． 電壓：220V；功率：200W
